Seitliche Stereo-Mikroskop-Beleuchtung

Eines der Hauptprobleme bei der Präparation von Gastrotrichen ist, die Tiere in einer Wasserprobe aufzuspüren und auf einen Objektträger zu pipettieren. Da Gastrotrichen transparent sind, sind sie in einem Stereo-Mikroskop mit traditioneller Auflicht- oder Durchlichtbeleuchtung nahezu unsichtbar. Die Tiere werden erst bei einer Dunkelfeldbeleuchtung sichtbar.

Im professionellen Bereich wird eine Dunkelfeldbeleuchtung durch Kaltlichtleiter realisiert. Eine Alternative Möglichkeit bieten LED-Leuchten mit Schwanenhals, die die Probe seitlich beleuchten. Durch diese seitliche Beleuchtung gelangt nur das an den Objekten gestreute Licht in das Objektiv des Mikroskops. Der Hintergrund bleibt reinschwarz. Da die Lampen nicht an der Probe befestigt sind, ändert sich die Beleuchtungsstärke und der Schattenwurf abhängig von der Probenposition. Oft stellen die Lampen auch ein mechanisches Hindernis bei der Verschiebung des Probengefäßes dar. Meist ist diese Art der Beleuchtung bei Stereo-Mikroskopen nicht verfügbar und muss nachgerüstet werden.

Um diese Nachteile zu minimieren, habe ich für diesen Zweck habe ich eine seitliche Dunkelfeldbeleuchtung entwickelt, die mit einfachen Mitteln und einem 3D-Drucker leicht realisiert und an jedes Stereo-Mikroskop angepasste werden kann.

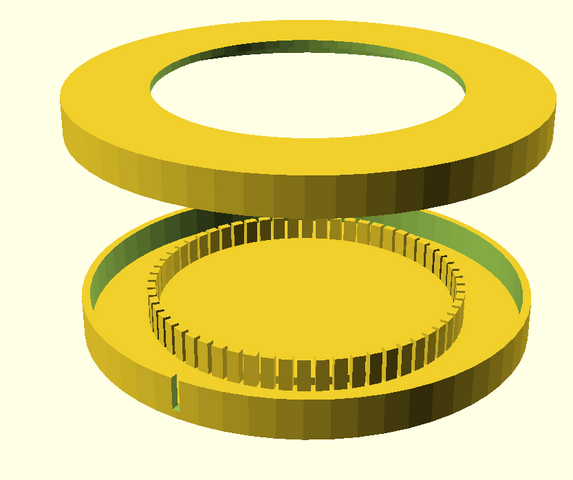

Halter für LED-Streifen
